电容传感器CWCS10晶片厚度测量分析 ,就找英国真尚有

在半导体制造行业中，晶片的厚度测量是确保产品质量至关重要的一环。随着技术的不断进步，晶片的厚度需要在纳米级别上进行精确控制，以满足高性能电子设备的需求。因此，采用高精度的测量技术来实现半导体晶片厚度测量显得尤为重要。市场上存在多种检测方案供客户选择，包括机械测量、光学测量和电容位移测量等。

虽然机械测量方法如千分尺简单易用，但往往无法满足高精度和高效率的要求。光学测量技术虽然可以提供较为直观的表面状态，但其精度受到环境影响较大，且对复杂形状的晶片测量时存在一定局限。而电容位移传感器则凭借其非接触测量的原理，逐渐成为晶片厚度测量的优选方案。

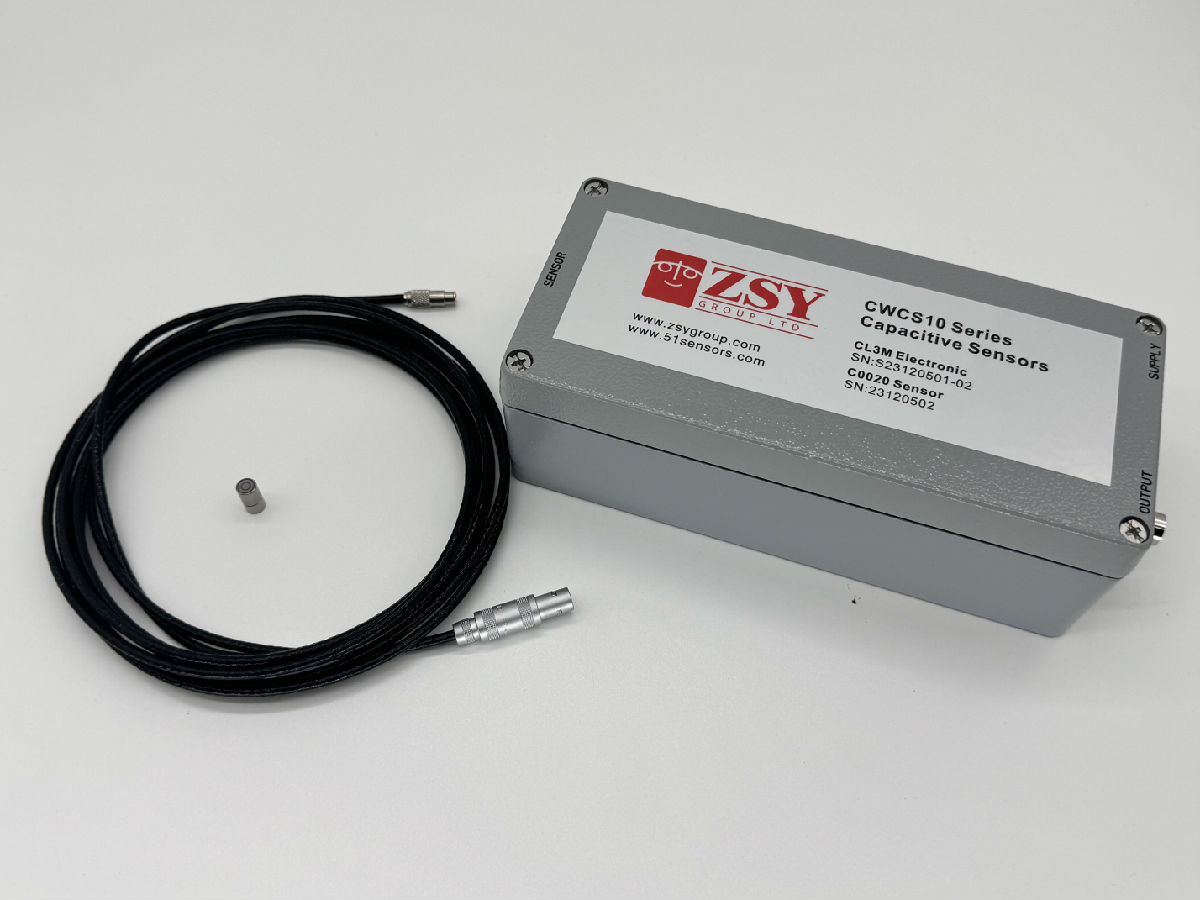

在这一领域，英国真尚有的CWCS10高精度电容传感器采用电容式测量原理，能够在不接触被测物体的情况下提供高精度的测量结果，其分辨率达到了纳米级，确保能够满足现代半导体芯片对厚度测量的严格要求。此外，该传感器的总精度在更换探头后也能保持在 ±0.5%，这意味着在实际应用中，用户无需频繁进行校准，极大地提高了工作效率。

CWCS10电容式位移传感器的另一个关键优势在于其广泛的工作温度范围，能够在接近绝对零度的极低温度下进行测量，适应了半导体制造过程中常见的极端环境条件。同时，其输出电压灵敏度可在0到10倍之间进行调整，便于用户根据不同的应用需求进行灵活配置。相较于其他同类产品，CWCS10高精度电容传感器不仅提升了测量的准确性和灵活性，还在维护方面表现出色，通过简单的清洁方式即可确保传感器的长期稳定工作。

随着半导体行业日益增长的需求，英国真尚有的CWCS10高精度电容传感器凭借其非接触、高精度、易维护的特点，成为晶片厚度测量领域的理想选择。未来，随着技术的不断进步，CWCS10高精度电容传感器将为半导体制造提供更加可靠的测量解决方案，助力行业向更高标准迈进。英国真尚有的产品在技术创新和市场应用方面不断引领潮流，展现出强大的市场竞争力。针对特殊应用，市场上绝大多数品牌不支持定制或者无法小批量定制，有些即使能定制但费用高昂，而英国真尚有持续提供小批量、低成本定制传感器或方案，既满足了项目的特殊要求，又兼顾了低成本，直接促成了多个项目的成功。
